中国乳胶助剂一体化供应商
专业太阳能EVA胶膜助剂供应商
咨询服务热线
86-021-61317011
公司地址：上海市杨浦区隆昌路210号
电话：86-021-61317011
传真：86-021-65378681
手机：13917881220
17701607391(橡胶助剂)
18616710227(塑料助剂）
18116375117(橡胶助剂）
邮编：200080
联系人：沈小姐
周经理(橡胶助剂)
王经理（塑料助剂）
王经理(橡胶助剂）
E-mail:dm@shdunmei.com

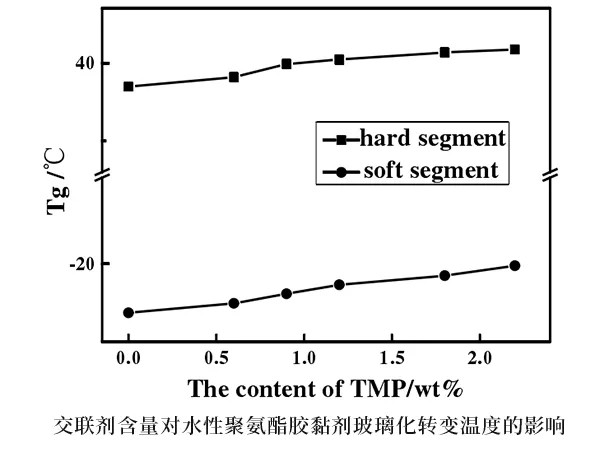

交联剂含量对水性聚氨酯胶黏剂玻璃化转变温度的影响
由下图可以看出，随着TMP含量的增加，水性聚氨酯的硬段及软段的玻璃化转变温度均呈现出增大的趋势。这是由于TMP的加入使水性聚氨酯的线性结构变为交联结构，一定程度上增加了水性聚氨酯软硬段之间的相容性，而TMP加入量的提高，会使分子中的氨基甲酸酯基及脲基的含量有一定的上升，因此其硬段及软段的玻璃化转变温度都有一定的升高。
交联剂含量对水性聚氨酯胶黏剂剥离强度的影响
由下图可以看出，随着TMP含量的增加，水性聚氨酯胶黏剂的T型剥离强度呈现出增大的趋势。这是由于TMP为三官能度的单体，它的加入使水性聚氨酯分子内部产生了交联，提高了水性聚氨酯的内聚强度，从而使其的T型剥离强度也有所提升。
以聚酯二元醇、TDI、DMPA 为主要原料，分别以BDO及TMP为扩链剂和交联剂，研究了硬段含量及交联剂的含量对水性聚氨酯胶黏剂性能的影响，得到以下结论：
|
1 |
在反应物R值不变，随着BDO含量的增加，水性聚氨酯乳液的透明性变差、储存稳定期缩短；乳液的粘度、胶膜的耐水性、软段的玻璃化转变温度及T型剥离强度均呈现出先增大后减小的趋势；乳液的粒径及水性聚氨酯硬段的玻璃化转变温度均呈现出上升的趋势。当硬段含量为 22.79wt%时，可制得综合性能优异的水性聚氨酯乳液。 |
|
2 |
随着交联剂TMP用量的增加，水性聚氨酯的粘度、粒径、耐水性、T型剥离强度及软硬段的玻璃化转变温度均呈现出增加的趋势，然而其乳液的透明性及储存稳定性却呈现出下降的趋势。适量的交联剂可以提高水性聚氨酯的综合性能。 |
English
